TI DRV8412高性能马达驱动解决方案

TI 公司的DRV8412是具有先进保护系统的高性能全双桥马达驱动器,它的功率级效率达到97%,工作电压高达50V,最大为70V ,连续驱动电流高达2x3A,PWM工作频率高达500kHz,主要用在无刷DC和步进马达,三相永磁同步马达,精密仪表,机器人控制系统和TEC驱动器。本文介绍了DRV8412主要特性,方框图,多种工作模式的应用案例框图,DRV8412应用电路图和DRV8412EVM马达驱动评估板主要特性,电路图和材料费清单(BOM)。

该DRV8412/32是高性能,集成双用先进的全桥电机驱动器保护系统。
     由于低RDS的H桥MOSFET和智能栅极驱动设计,(对)这些电机驱动器效率可高达97%,这使得更小的电源和散热片的使用,并为能很好的候选人高效的应用程序。
     该DRV8412/32需要两个电源,在12 GVDD和VDD V之一,另一个高达50 PVDD五。该DRV8412/32可以在高达500 kHz的开关频率,同时仍然保持精确控制和高效率。他们也有一个创新的保障制度对保障条件的故障可能会破坏系统的广泛设备。
     DRV8412主要特性:
     高效率功率级(高达97%)与
     低RDS(ON)的MOSFET(80℃温TJ = 25米)
     工作电源电压高达50 V(70 V绝对最大值)
     DRV8412(电源板下):高达2 × 3的连续
     输出电流(2 × 6一峰)在全桥模式或双
     6连续电流并联模式(12一峰)
     DRV8432(电源垫起来):最多2 × 7连续输出
     电流(2 × 12一峰)在双路全桥模式或14
     连续电流(24一峰)在并行模式
     PWM的工作频率高达500千赫
     集成自保护电路,包括欠压,
     过热,过载,短路
     可编程的逐周期电流限制保护
     独立的电源和接地引脚的每个半桥
     智能栅极驱动和防止交叉传导
     无需外部缓冲器或肖特基二极管是必需的
     DRV8412应用:
      有刷直流和步进马达
     三相永磁同步电动机
     机器人控制系统和触觉
     执行器和泵
     精密仪器
     TEC的驱动程序



TEC Drivers

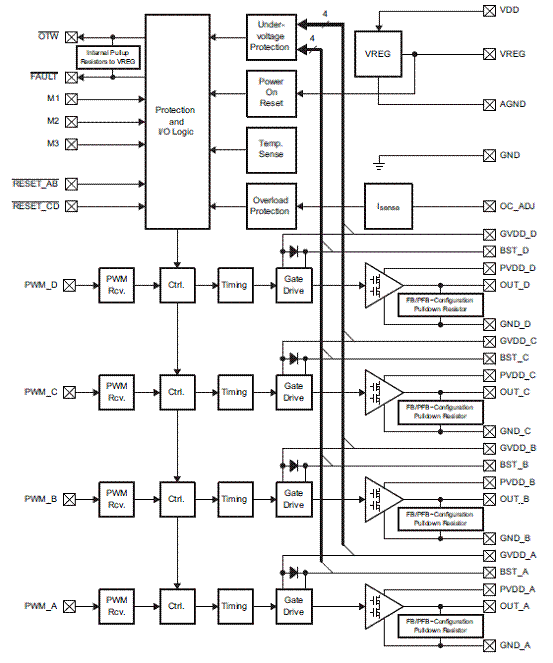

图1。DRV8412系统方框图

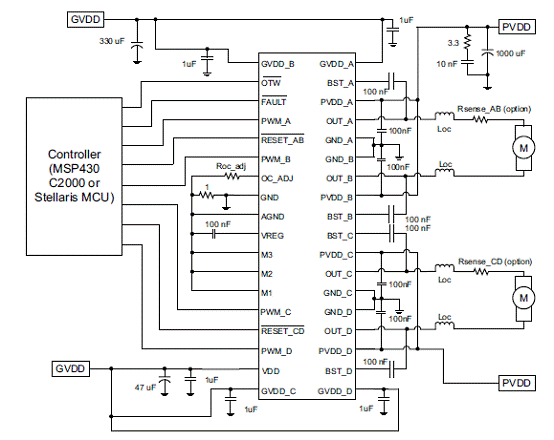

图2。DRV8412全桥模式工作应用案例框图

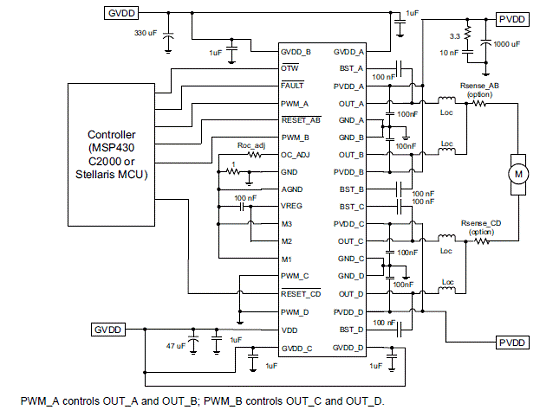

图3。DRV8412并行全桥模式工作应用案例框图

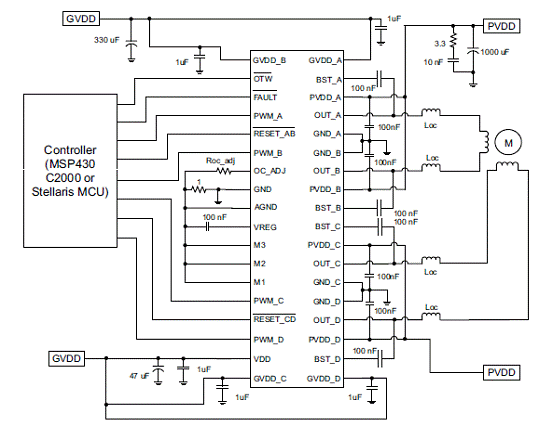

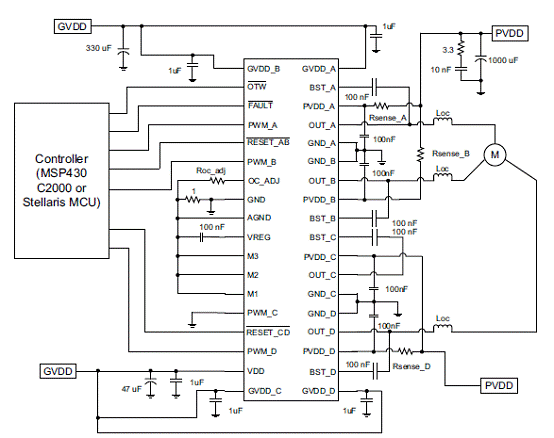

图4。DRV8412步进马达工作应用案例框图

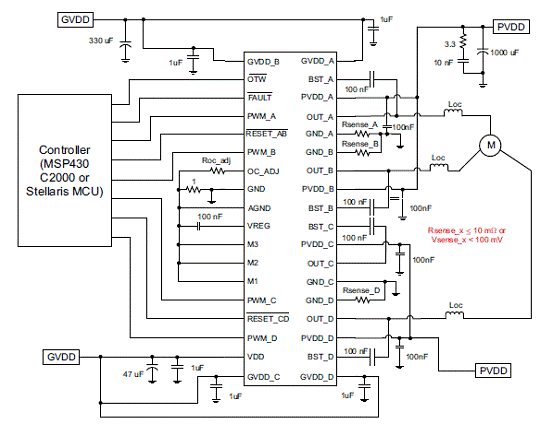

图5。DRV8412三相PMSM PVDD传感工作应用案例框图

图6。DRV8412三相PMSM GND传感工作应用案例框图

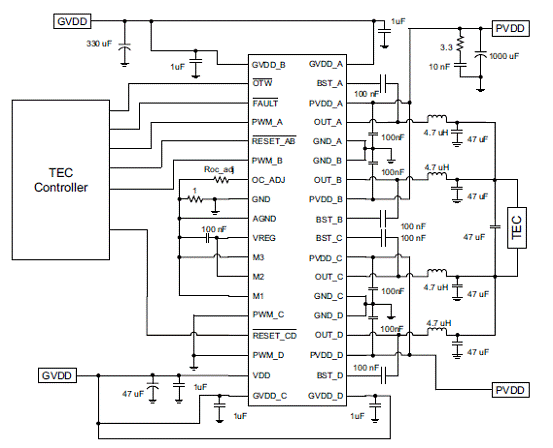

图7。DRV8412 TEC驱动器应用案例框图

图8。DRV8412应用电路图

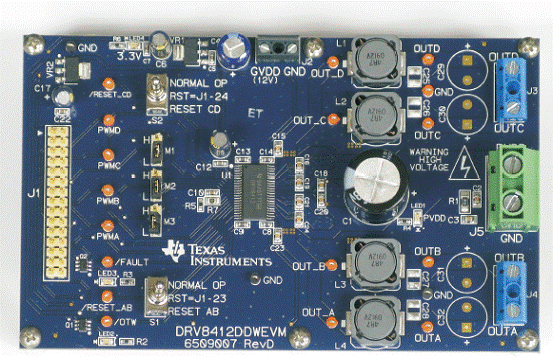

图9。DRV8412EVM马达驱动评估板外形图

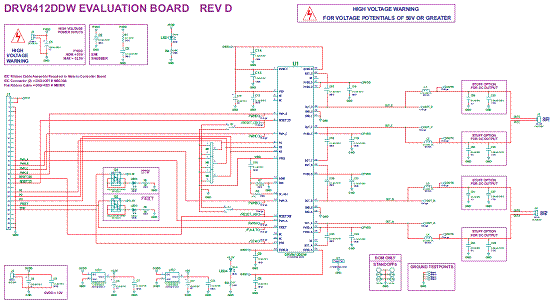

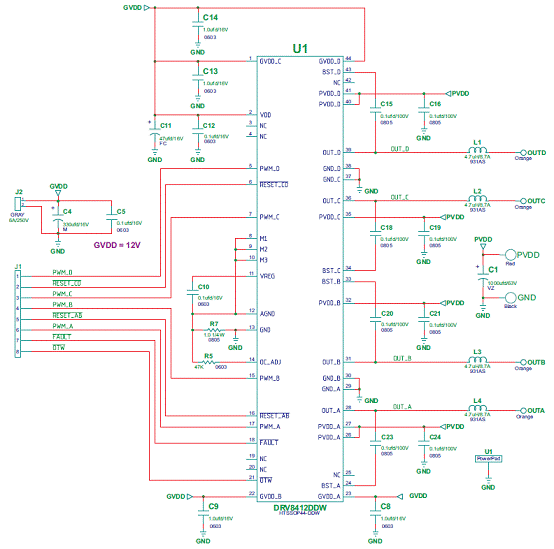

图10。DRV8412EVM马达驱动评估板电路图

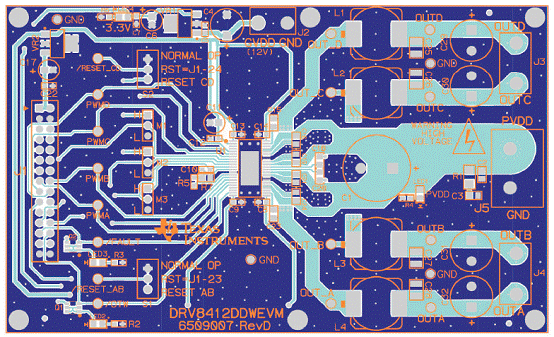

图11。DRV8412EVM马达驱动评估板PCB布局图(顶层元件)

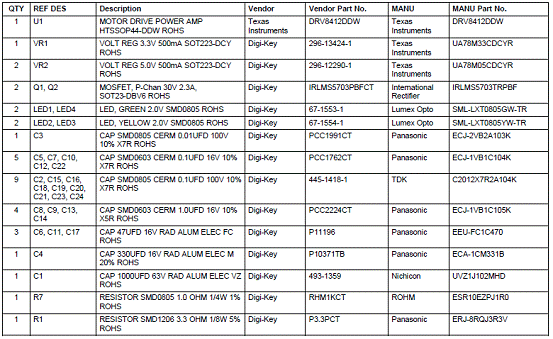

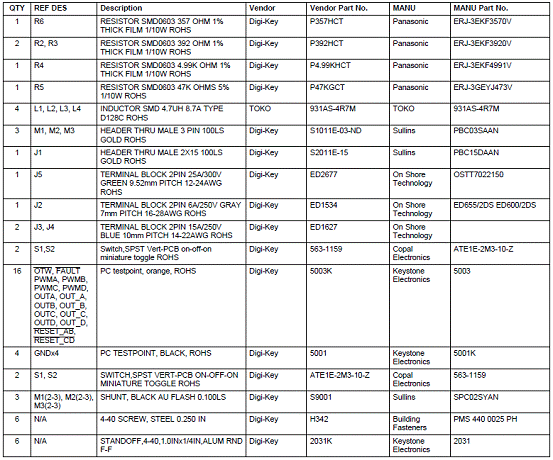

DRV8412EVM马达驱动评估板材料清单(BOM):
